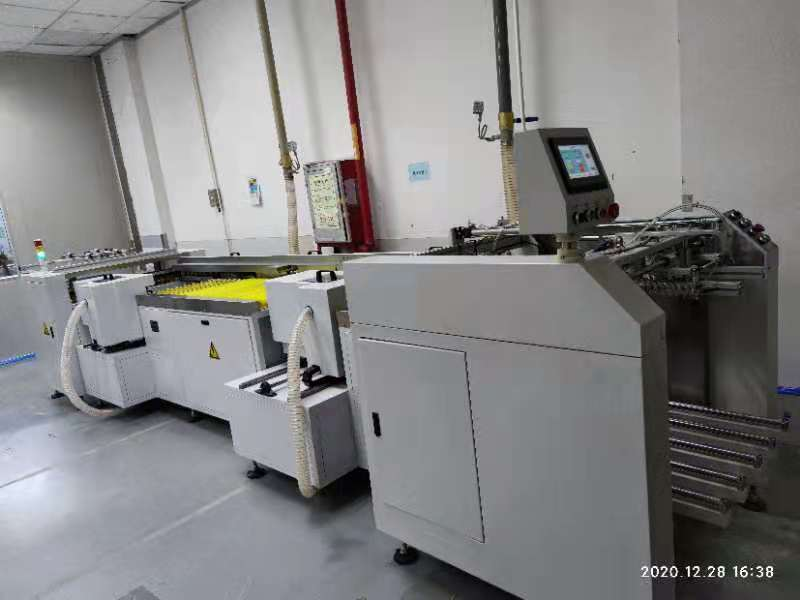

双边磨边机(两边同时磨)

设备用途/功能描述:主要用于磨削PCB板料边缘,使其光滑;1.1.本设备亦可搭配成放板;磨边;收板组合线,1.2收板机与放板机可根据需要选购;1.3收板机与放板机为独立操作面板;1.4一次流程

产品介绍 Layout图 视频介绍 设备案例
    1. 设备用途/功能描述:

    主要用于磨削PCB板料边缘,使其光滑;

    1.1.本设备亦可搭配成放板;磨边;收板组合线,

    1.2收板机与放板机可根据需要选购;

    1.3收板机与放板机为独立操作面板;

    1.4一次流程可磨四边,提高生产效率.

    1.5无需因板材大小而停机调整尺寸.

    1.6选购自动收放板机,手推台车上下料,省时省力.

    1.7收板机具防板面板刮伤功能.

    1.8自动纠正进料.

    1.9使用聚晶鑚石磨边刀,保证精细磨边质量.

     2.0配合各种板件,可于人机界面设定参数

    设备配置/规格/参数/性能表:



    设备规格表

    备注

    1、电源规格

    AC380V/50HZ/3PH+N(零线)+E(地线)

    32A断路器控制电源,总耗电量:3KW



    2、气源规格

    0.6MPA  100NL/MIN





    3、集尘设备

    最大静压:500~900mmaq

    风量:30~60M³/Min

    集尘管径:外径Φ50mm管道接驳至安装位;





    4、机台外形尺寸

    L6419*1500*1220mm



    5、机台重量

    约800KG



    B、制程能力





    1、可磨板厚

    0.6~2.4mm



    2、板面大小

    Max:760*760mm,   Min:280*280mm;



    3、产速

    约8PCS/Min



    4、工作高度

    850±30mm



    C、磨边机

    双边方式磨边



    1、磨边角度

    90°角转角



    2、磨边量

    每边平均1~1.5mm(可调)





    D、磨边刀具

    1.钻石刀具规格:Ø83*25.4*R0.5*6Z

    2.使用寿命:以500*500*1mm板测试,2~3万片以上

    3.可研磨次数:约4~6次(正常使用状态)



    4、更换刀具时间

    1min/片



    5、进刀量调整方式

    机械螺杆式调整



    6、板厚调整方式

    机械螺杆式调整



    7、板大小调整方式

    不需调整(长*宽)



    9、磨边品质

    磨边量均匀、板边平滑,不会有毛边



    10、定位靠边方式

    斜滚轮将PCB板靠边定位



    11、集尘方式

    流线型集尘盖,接2〞软管(约Ø50mm)
