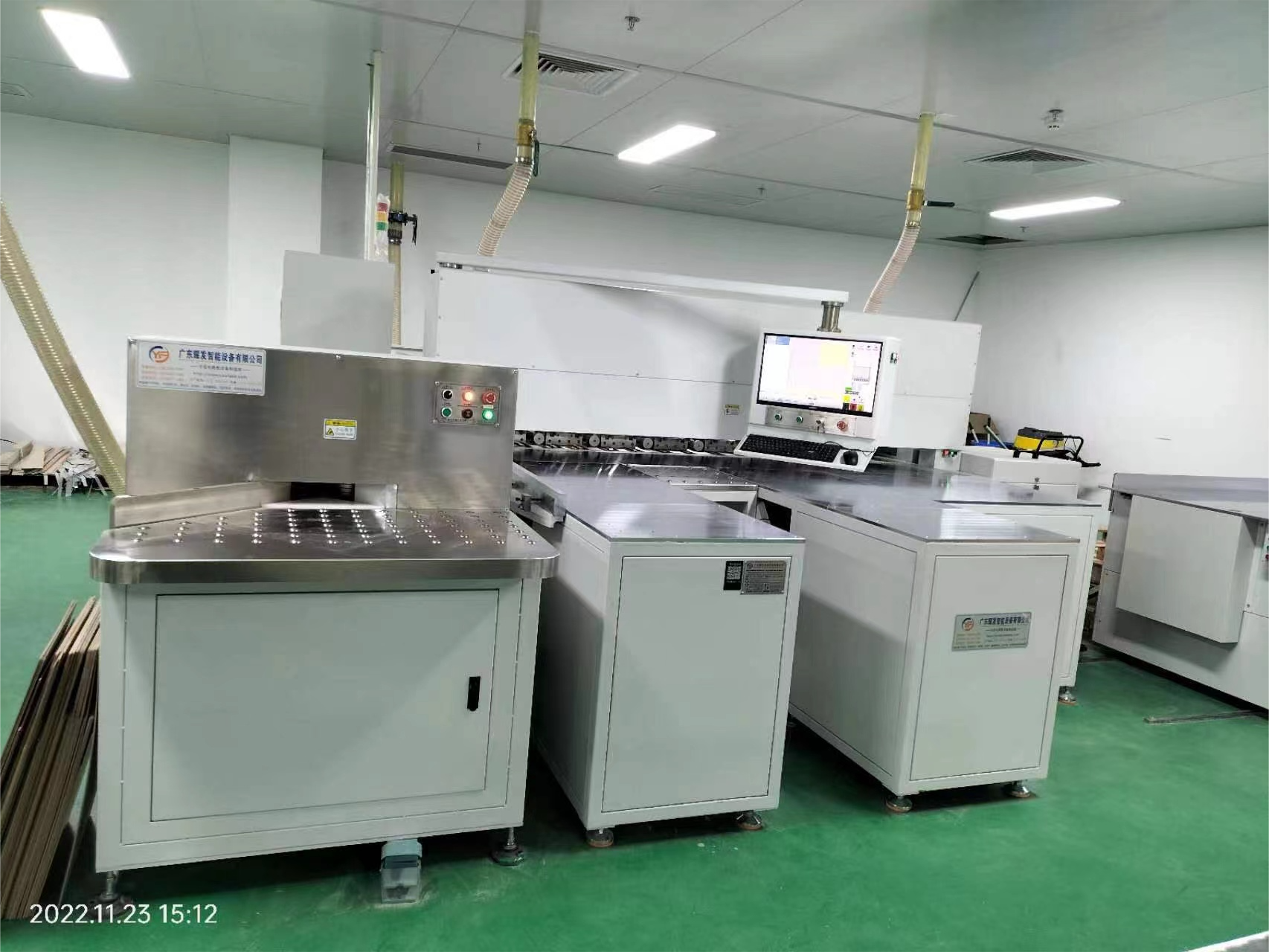

锯片式电子数控开料机DZSK-2500

特点:1) 裁切后板材平行线公差:±0.2mm/m裁切后板材对角线公差:±0.25mm/m2) 板边/板面品质:裁切表面光滑:正常工作中板面无刮伤,卡板,压伤等伤害基本问

产品介绍 Layout图 视频介绍 设备案例

    特点:

    1) 裁切后板材平行线公差:±0.2mm/m

    裁切后板材对角线公差:±0.25mm/m

    2) 板边/板面品质:

    裁切表面光滑:正常工作中板面无刮伤,卡板,压伤等伤害基本问题

    3) 其他辅助装置:

    有效的安全防护措施:减少操作过程中的人员作业板材报废风险.

    4)带圆角功能

    5)刀具寿命(裁切厚度为50mm,2000米研磨一次,第二次开始为1800米研磨,可研磨6-8次)

    (裁切厚度为30mm,3000米研磨一次,第二次开始为2700米研磨,可研磨6-8次)

    6)开料损耗:刀具厚度2.4mm,损耗2.4mm;刀具厚度3.0mm,损耗3.0(以此类推)

    7)刀齿材质:钻石,

    8)在刀具寿命范围内,所有裁切板无卷边、铜丝、铜屑等不良现象

    9)可另配两片刀具供循环使用

    10)设备有漏电保护开关

    11)工作台面浮珠设计,防止板面擦花

    12)具有扫码功能


    主要技术参数

    1. 锯切宽度:2500mm
    2. 锯切长度:2500mm
    3. 最大锯切厚度50mm
    4. 主锯片直径:Φ305mm
    5. 主锯片轴径:Φ25.4mm
    6. 主锯片转速:3600-4000 rpm
    7. 主轴功率:12Kw
    8. 送料功率:1.5Kw
    9. 裁切速度:0~10m/min(线路板裁切速度为4m/min~5m/min)
    10. 锯座滑车功率:3Kw
    11. 锯座滑车移动速度:20m/min
    12. 气浮台功率:0.75Kw +0.75Kw+ 3Kw
    13. 总功率:21Kw
    14. 使用气压:5-7Kg/cm2
    15. 工作台离地高度:900±50mm
    16. 净重:4500Kg
    17. 机台尺寸(L*W*H) :5658*5592*1630mm
    18. 风量:>35-65CMM

    操控系统

    1. 高性能PC屏,清晰可靠,操作方便
    2. 程序化控制:操作界面为中/英文操作简单
    3. 安全系统:报警系统和紧急停止装置。
    4. 可设置组别连续裁切
    5. 储存200组裁切参数
    6. 自动注油系
