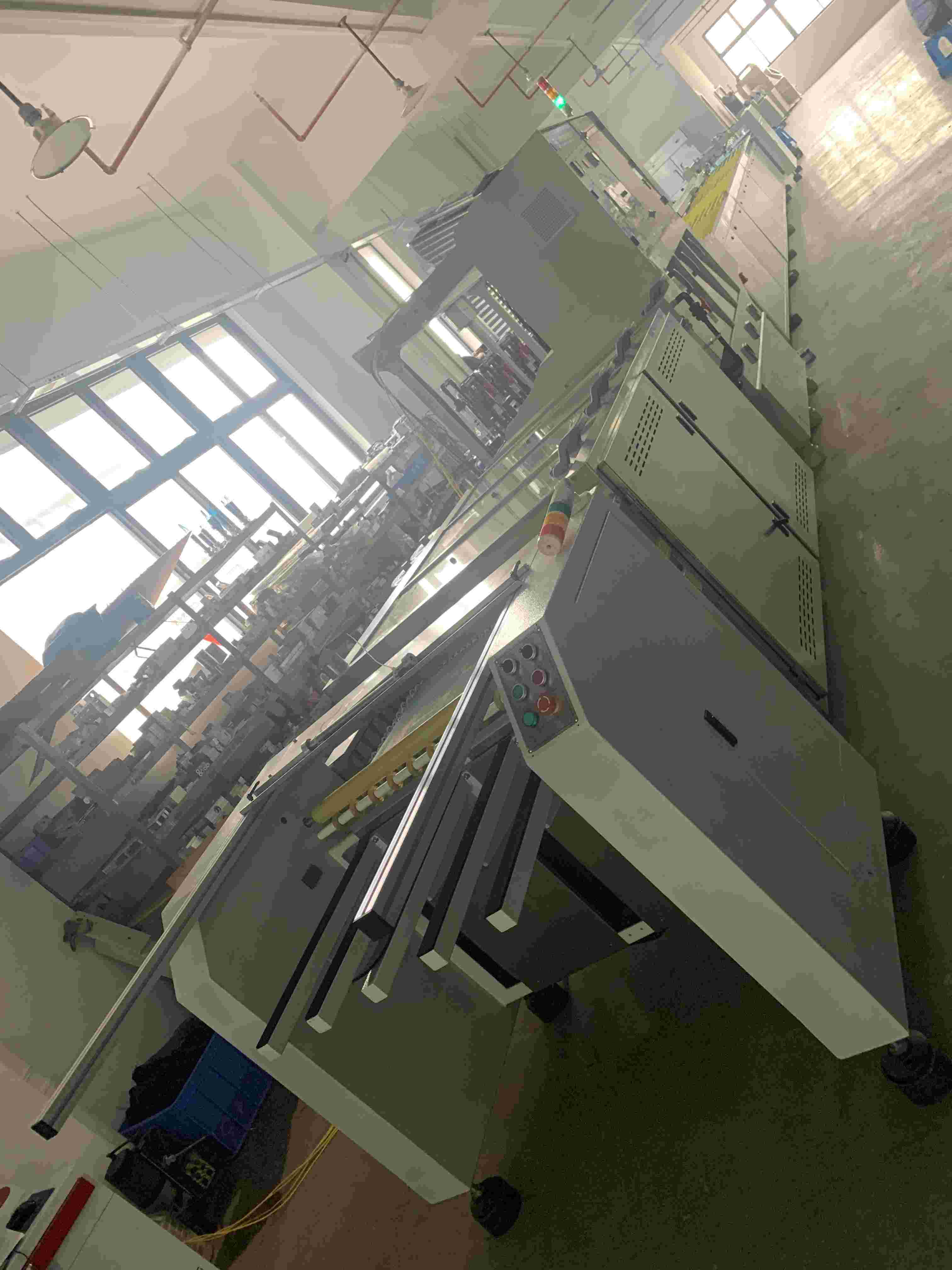

主要用于磨削PCB板料边缘，使其光滑；带清洗烘干板面功能 1、本设备为放板、磨边、水洗、烘干、收板组合线， 2、配合各种板件，可于人机界面设定参数， 3、无需因板材大小而停机调整尺寸， 4、使用聚晶钻石磨边刀，保证精细磨边质量，
1) 外尺寸: 16440mm（L）X 1650 mm（W）X 2200±30 mm（H）
2) 工件尺寸:i)650 mm X750 mm [最大]
ii)200 mm X 200 mm [最小]
iii)0.3 ～ 3.2mm [厚度，PI材质]
iV) 纵横孔径比：8：1 最小孔径≥Æ0.2mm(通孔)
3) 输送速度：1 ～ 6米/分钟(可调)[工作速度预设为:5.0米/分钟]
4) 输送面高度:900 ± 50mm
5) 输送面阔度:650mm[有效工作面阔度:620mm]
6) 行辘直径:Æ40mm
7) 行辘轴距离:58mm
8) 电源要求:3相 380VAC 50Hz 21.5kW
9) 耗水量:5-10 L /min[DI水]
10) 排气量: 8.4mP3P/min [干板段]
11) 控制电箱:触摸屏和PLC控制
12) 出入板方向：右入左出 [从机组正面窗口观看，以最终确定为准]
13) 排水管数量:1条排污水管
14) 排水方向:入板段或干板段处供选择
15）磨边段气源需求：5-7Kg/Cm²,总耗气量：200L/MIN
16）磨边方式：水平单边方式磨边（如需其它方式可选）
